Rollladenmotor anbringen

Ein elektrischer Rollladenmotor sorgt für mehr Komfort und ermöglicht es, den Rollladen bequem per Schalter oder Steuerung zu öffnen und zu schließen. Mit dem passenden Werkzeug und einer sorgfältigen Vorbereitung lässt sich ein vorhandener Gurtantrieb in wenigen Arbeitsschritten durch einen Motor ersetzen.

In dieser Anleitung erfährst du, wie du einen Rollladenmotor anbringen kannst, um so deine Rollläden einfach nachrüsten zu können.

Vorbereitung
Montage

Rollladenmotor anbringen: Material und Werkzeug

Material

Werkzeug

Rollladenmotor anbringen: Schritt-für-Schritt Anleitung

Rollladenmotor anbringen: Vorbereitung

Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 1.

Schritt 1: Altanlage ausbauen

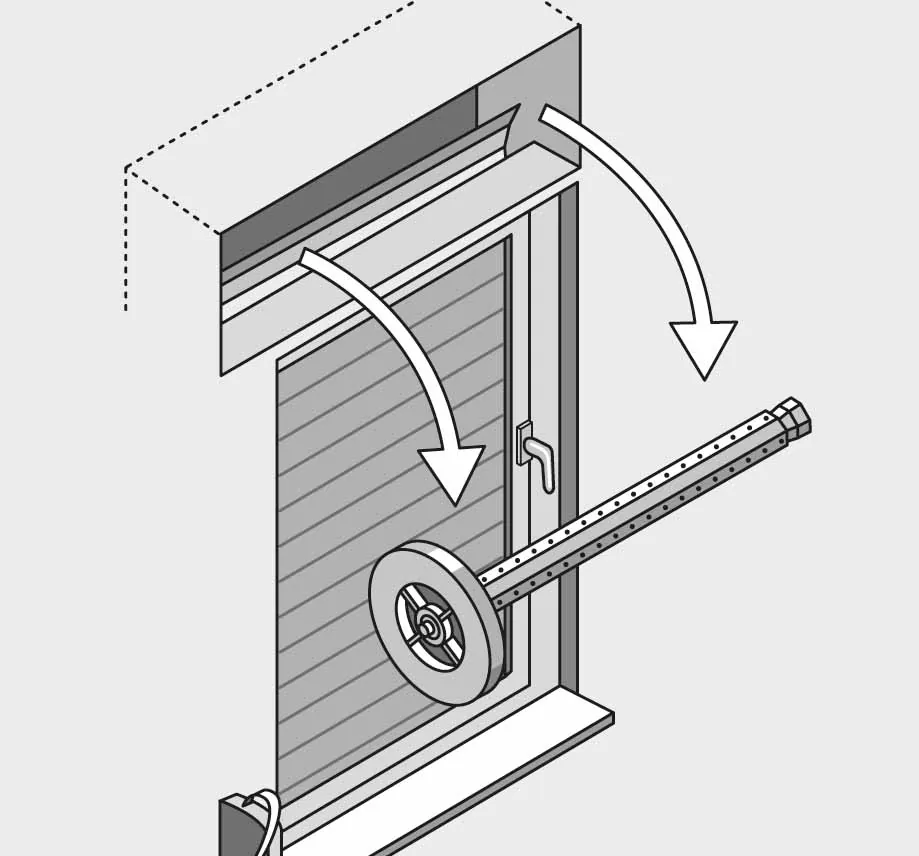

Öffne den Rollladenkasten und entferne gegebenenfalls Dämmmaterial, damit du freien Zugang zur Achtkantwelle und zum Gurtband hast. Lass den Rollladenpanzer ganz nach unten fahren, bis alle Lamellen geschlossen sind. So entlastest du die Welle und verhinderst, dass sich der Rollladen beim Ausbau unkontrolliert bewegt. Demontiere den alten Gurtwickler. Ziehe das Gurtband vorsichtig bis zum Anschlag aus dem Wickler.

Beachte, dass die Federtrommel unter Spannung steht. Löse das Gurtband zunächst von der Federtrommel und anschließend von der Welle oder hänge die Montagefeder des Rollladenpanzers vorsichtig aus. Jetzt sollte der Panzer frei in den Führungsschienen liegen. Ziehe die Achtkantwelle aus den Lagern und nimm anschließend die alten Wandlager heraus.

Mache vor dem Ausbau ein Foto der alten Installation. Das hilft dir später beim Einbau des Motors, besonders bei der Positionierung von Welle und Lager.

Rollladenmotor anbringen: Montage

Schritt 2: Wandlager montieren

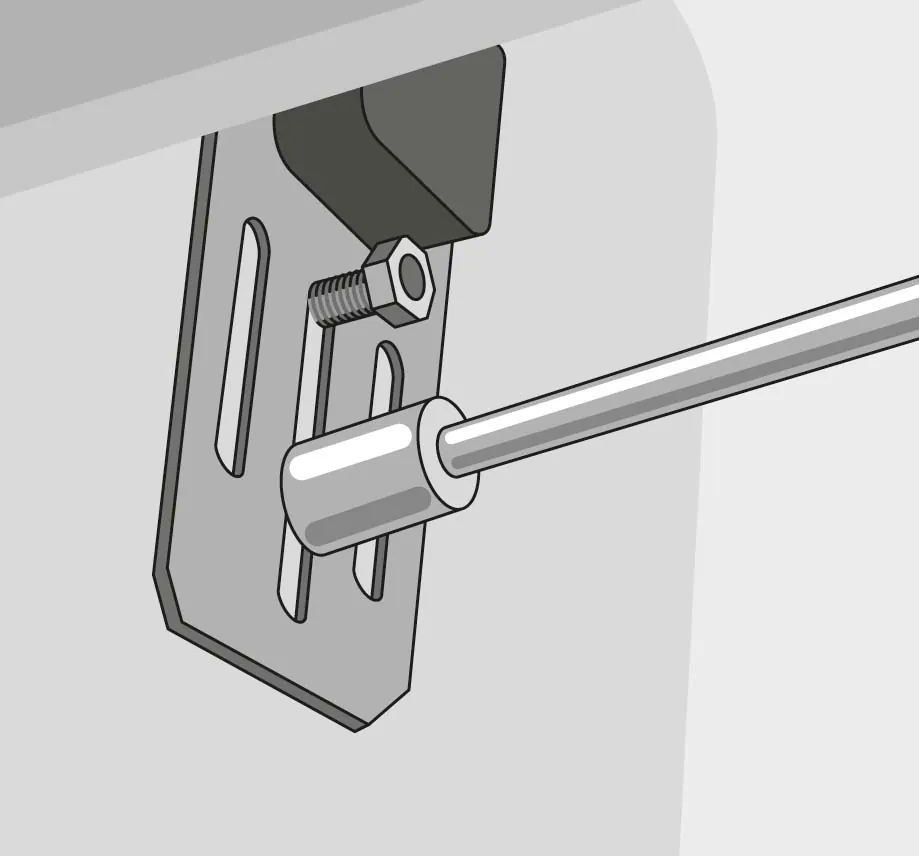

Suche die passende Stelle im Rollladenkasten, an der das neue Wandlager montiert werden soll. Achte darauf, dass die Achse des Lagers exakt auf gleicher Höhe wie die Führungsschienen liegt, damit der Rollladen später gleichmäßig läuft. Setze das neue Wandlager ein und richte es gerade aus. Schraube es anschließend fest, sodass es stabil sitzt. Es darf kein Spiel haben, da sonst der Rollladenmotor später schräg laufen oder Geräusche verursachen kann.

Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 2.
Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 3.

Schritt 3: Motoradapter montieren

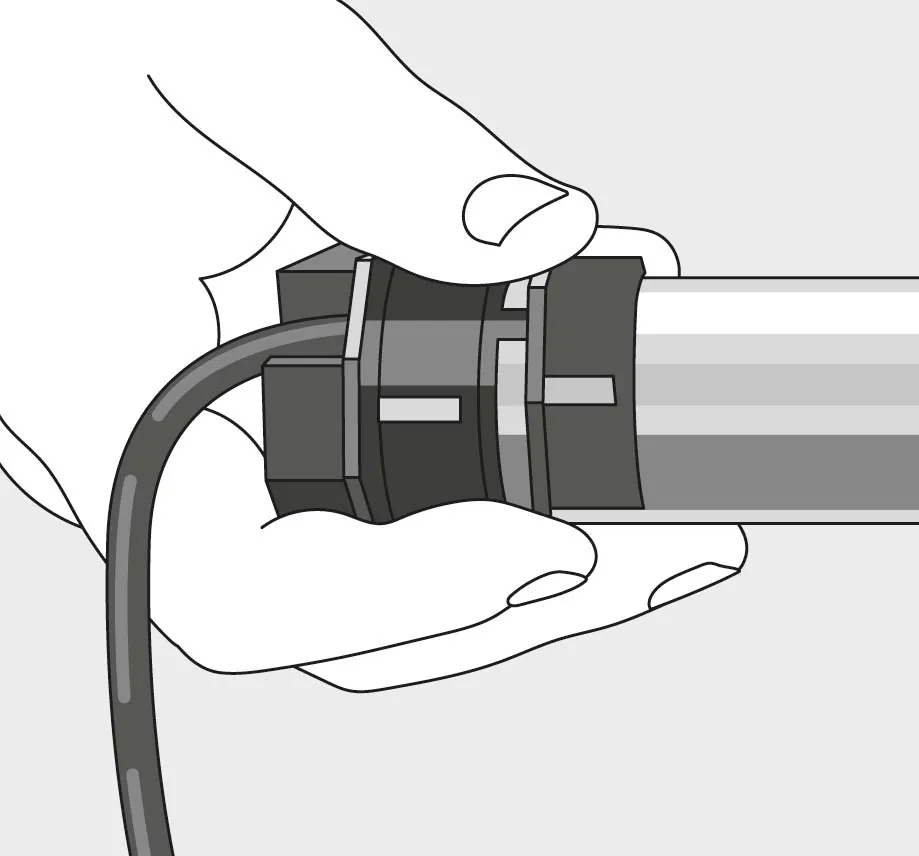

Stecke den Adapter fest auf den Antriebskopf des Motors. Achte darauf, dass er vollständig einrastet. Der Adapter muss spielfrei sitzen, damit die Kraft des Motors später gleichmäßig auf die Welle übertragen wird. Setze den Mitnehmer in den Adapter ein und überprüfe, ob er korrekt ausgerichtet ist. Er sorgt für die formschlüssige Verbindung zwischen Motor und Welle. Kontrolliere, ob sich der Adapter nicht verdrehen oder lösen lässt. Sollte er Spiel haben, entferne ihn noch einmal und setze ihn erneut auf, bis er sicher einrastet.

Ein leichter Tropfen Silikonspray auf die Steckverbindung kann das Aufstecken
erleichtern und späteres Quietschen oder Klemmen verhindern.

Schritt 4: Adapter sichern

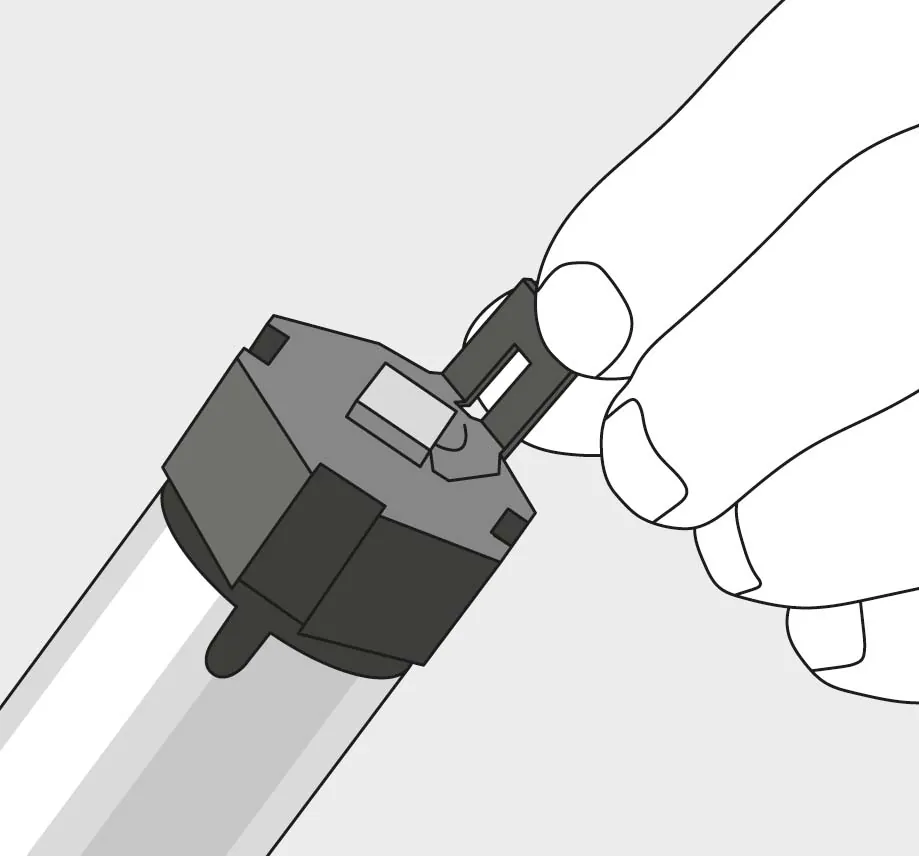

Stecke den Adapter auf das gegenüberliegende Ende der Achtkantwelle. Achte darauf, dass er vollständig aufsitzt und bündig mit der Welle abschließt. Setze den Sicherungsclip in die vorgesehene Nut oder Öffnung ein, um den Adapter gegen Verrutschen zu sichern. Der Clip muss fest einrasten, damit sich der Adapter später bei Motorbewegung nicht löst. Drehe die Welle leicht von Hand, um zu prüfen, ob sich alles gleichmäßig und ohne Spiel bewegt. Wenn der Clip schwer einzusetzen ist, hilft ein leichter Druck mit einer Flachzange. Achte aber darauf, den Clip nicht zu verbiegen.

Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 4.
Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 5.

Schritt 5: Motor einsetzen

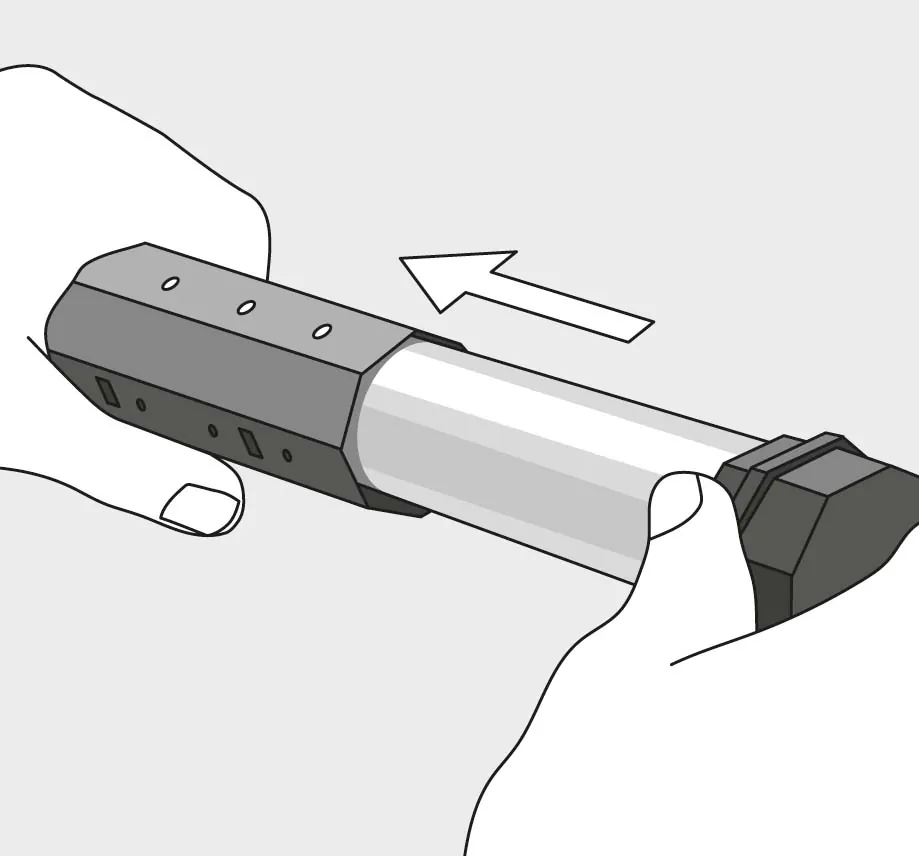

Schiebe den Rollladenmotor vorsichtig in die vorbereitete Achtkantwelle. Achte darauf, dass die Mitnehmerzapfen oder -nasen genau in die Aussparungen der Welle greifen. Führe den Motor so weit ein, bis er spürbar am Anschlag sitzt. Ein leichtes Drehen des Motors beim Einschieben kann helfen, ihn leichter bis zum Anschlag zu führen. Der Motor muss vollständig in der Welle stecken, damit die Drehbewegung gleichmäßig und ohne Spiel übertragen wird. Achte darauf, dass das Motorkabel beim späteren Drehen der Welle nicht eingeklemmt oder verdreht werden kann.

Schritt 6: Walzenhülse einsetzen

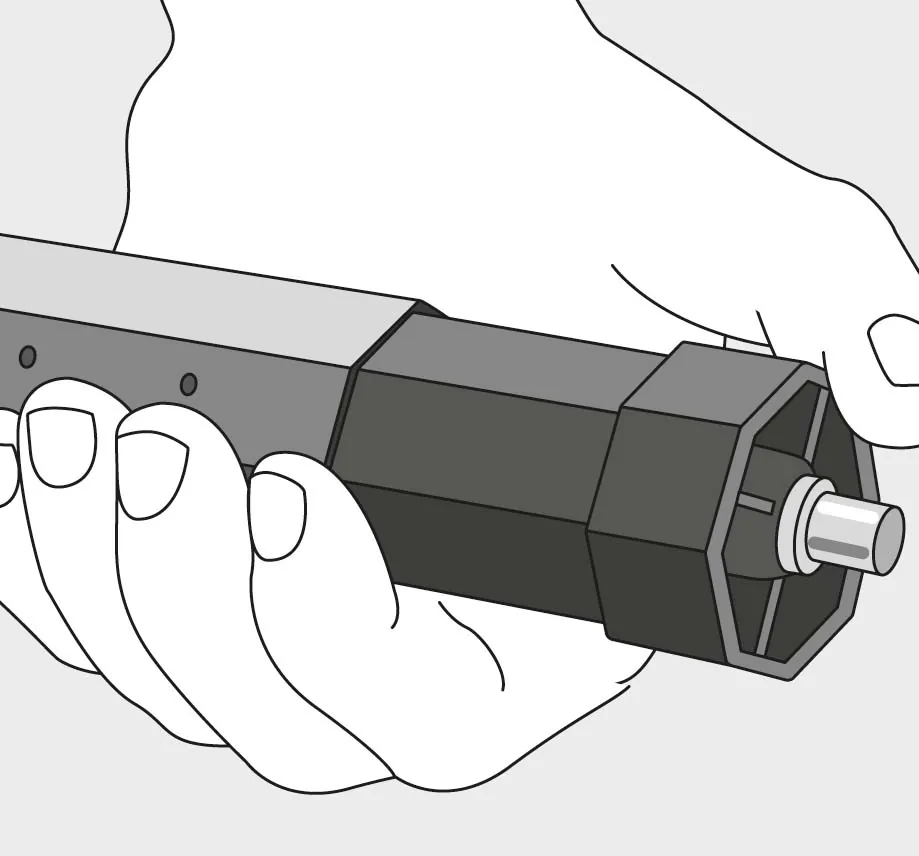

Schiebe die Walzenhülse vorsichtig in das freie Ende der Achtkantwelle. Achte darauf, dass sie vollständig und gerade eingeschoben wird. Kontrolliere, ob die Walzenhülse fest sitzt und sich nicht verkantet hat. Sie muss spielfrei in der Welle stecken, damit die Drehbewegung sauber übertragen wird und keine Vibrationen entstehen. Drehe die Welle leicht per Hand, um sicherzustellen, dass sich Motor und Walzenhülse frei und gleichmäßig bewegen. Auch hier kann ein kleiner Tropfen Silikonspray helfen, wenn die Walzenhülse schwergängig ist.

Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 6.
Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 7.

Schritt 7: Achtkantwelle einbauen

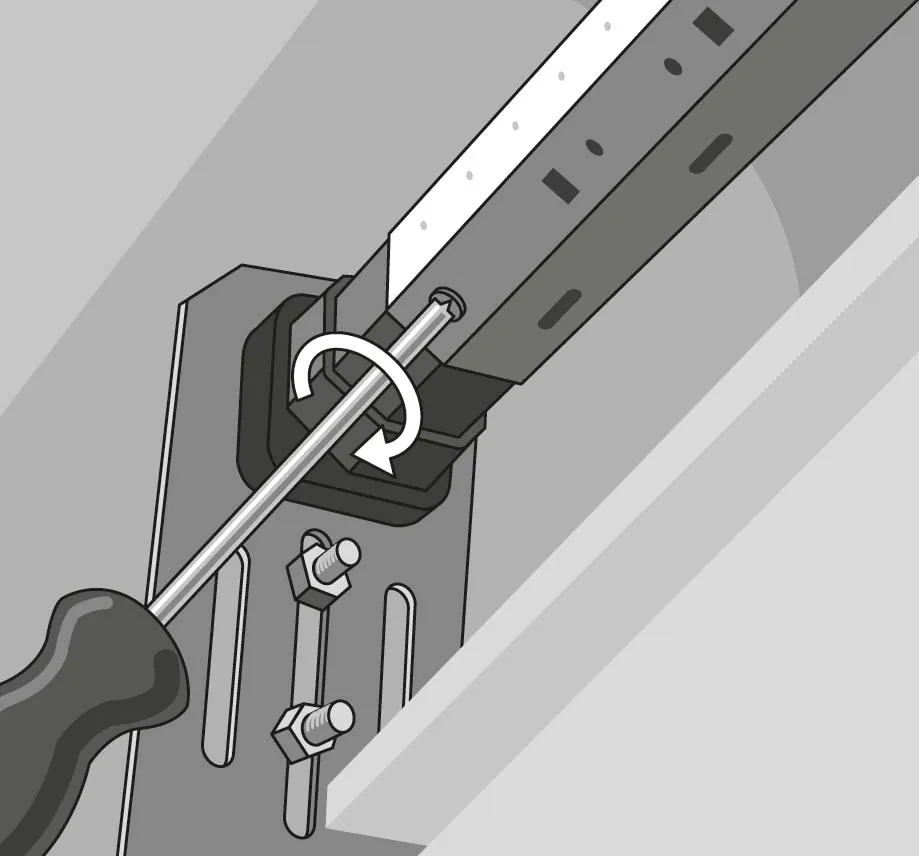

Setze die Achtkantwelle mit dem eingesetztem Rollladenmotor und der Walzenhülse in die Wandlager ein. Schiebe die Walzenhülse so weit in die Achtkantwelle, bis sie in das Wandlager passt. Stelle sicher, dass die Welle mittig und waagerecht im Rollladenkasten sitzt. Nur so kann der Rollladenpanzer später gleichmäßig laufen. Drehe die Welle leicht von Hand, um zu prüfen, ob sie sich frei und ohne Schleifgeräusche bewegen lässt.

Drehe auf keinen Fall Schrauben im Bereich des Motors ein! Verwende nur
die vorgesehenen Befestigungspunkte außerhalb des Motorbereichs.

Schritt 8: Motor anschließen

Der elektrische Anschluss des Rollladenmotors darf nur von einer Elektrofachkraft
durchgeführt werden. Diese verbindet den Motor gemäß Schaltplan des
Herstellers mit der Stromversorgung und prüft die fachgerechte Installation.

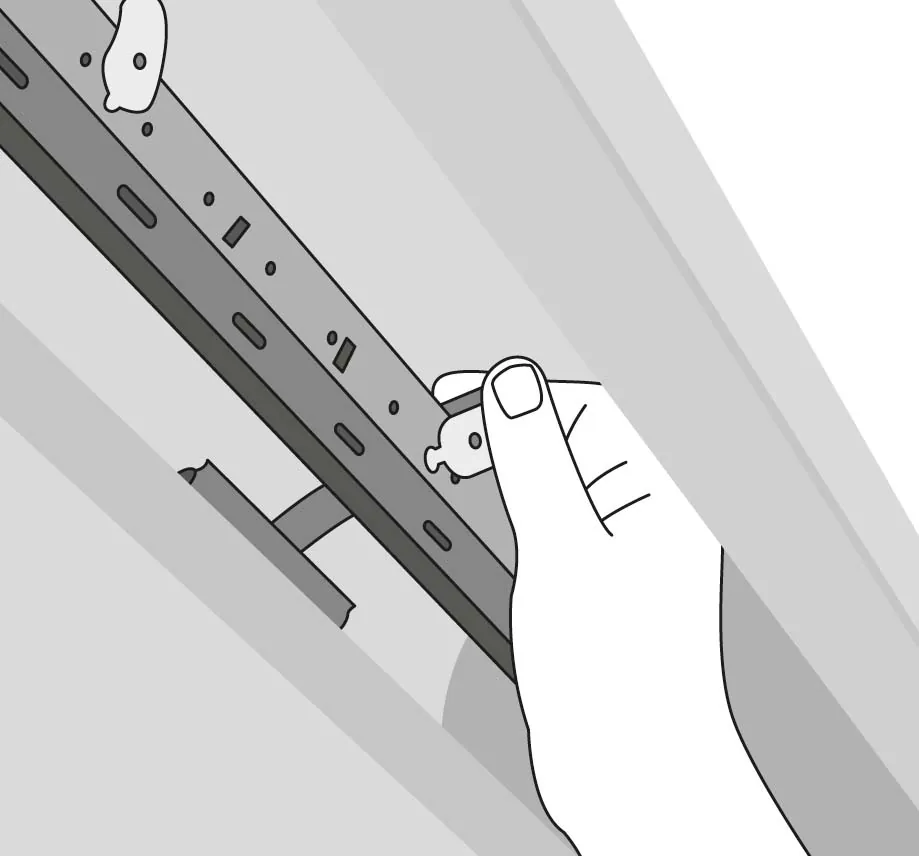

Hänge die Montagefedern des Rollladenpanzer wieder an der Achtkantwelle ein. Versetze den Motor in den Lern- oder Programmiermodus, um die Endlagen (obere und untere Stopp-Position) einzustellen. Befolge dabei genau die Hinweise aus der Herstelleranleitung. Prüfe anschließend die Laufrichtung, die Endpunkte und den automatischen Stopp. Der Rollladen sollte gleichmäßig hoch- und herunterfahren und an den eingestellten Punkten automatisch stoppen.

Heimwerkeranleitung Rollladenmotor anbringen: Arbeitsschritt 8.
